品質の課題

引き抜き加工による、量産製品。ガイドリングNC旋盤編です。
材料3mの、バー材のままNC旋盤で加工しています。
①引き抜き
②加工　外径、内径　端面
③突切る　(全長をだす)
このような加工工程を、自動で繰り返して出来上がります。
内径公差があり、

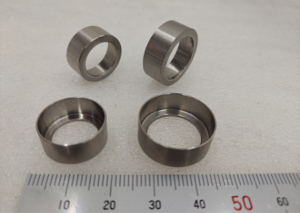

写真左側　Φ16.3(0~+0.03)と、Φ12.4(0~-0.05)
写真右側　Φ19.7(0~+0.03)と、Φ15.4(0~-0.05)
2種類とも、外径との厚みは0.5のため、とても薄くなっています。
ロット数500~1000個(受注による)を、加工しています。寸法が、ハズレないよう弊社で作成した、ゲージを使って検査もしています。

製品名：ガイドリング
素材　：SUS303
ロット：500~1000個
サイズ：左側Φ17.3×7.5　右側Φ20.7×7.5
精度　：0~+0.03
加工日数：個数による。
用途:　スポット溶接機器関連の部品
