試作の課題

反応管SUS304を部品ごとに加工。組み合わせて、1つの製品に。

4種類の部品を切削加工して、組み合わせ（溶接）ることで1つの製品になります。

これを、3セットの製作依頼でした。※弊社で溶接と、カットできないため、外注になります。

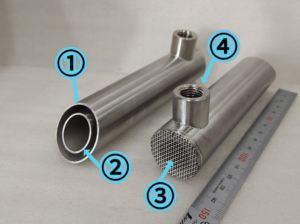

①　Φ30のパイプ材200ｍｍ
②　Φ20のパイプ材200ｍｍ
④　外径Φ19で全長14.6。内径は、PT1/4の管用テーパーねじ。
貫通穴とパイプに合わせたR形状に加工。
③　①と②を合わせる部品※メッシュ状のモノは違います。

これらを、各部品ごと加工して1つの製品に完成します。

お困り事などありましたら、お気軽にご相談ください。
お客様と私たちの点と点が線になり、線が円となり、その円から縁になれますように。

by:NC旋盤の貴公子

製品名：反応管
素材　：SUS304
ロット：3セット
サイズ：Φ30×140
精度　：±0.1程度
加工日数：2日　※溶接、カットは含まない
用途:　設備関連の部品
